GAM
70 非接触式锡膏测厚机
|
|
|
·
针对Fine Pitch高度成长、印刷技术提升、精密度要求下之品质管理。
·
防止因印刷制造过程各种不良情形，例如：Bridging、印刷位置偏差及锡膏性缺失。
·
非接触式、非破坏性量测。
·
操作简单、快速，取得印刷性资料。
·
制程能力分析，提供SMT线上品质控管。
|
|
|
|
|
【功能】
·
量测印刷锡膏厚度、长度、高度、间距
·
提供厚度分布数值参考
·
不同截面积厚度分析
·
可计算被测物之面积、体积等资料
·
提供各种SPC统计分析图表
|
|
|
|
|
|
【适用部品 】
·
锡道铜箔印刷面
·
各式厚度量测数值取得统计分析
|
|
|
|
|
|
【管制图表打印】
·
．R管制图表显示及打印。
·
Cp, Cpk, Cpm等制程能力指标系统。
|
|
|
|
|
|
【量测操作画面】
·
全屏幕呈像。
·
取样容易。
·
操作简易。
·
各项量测数值即时显示。
|
|
|
|
|
|
【厚度分布图表】
·
各类厚度分布图表显示打印。
·
所有量测显示打印。
·
厚度分布百分比统计。
|
|
|
|
|
|
|
|
|
|
|
|
【产品规格】
|
|
|
|
|
|
|
|
可视范围 (mm)
|
4.55×3.5 mm2
|
|
|
|
倍率
|
×50 ×90
|
|
|
|
台面尺寸 W×L(mm)
|
350×265 mm2
|
|
|
|
重复精度(mm)
|
±0.0035
|
|
|
|
检查方式
|
Laser Vision
|
|
|
|
显示器
|
15" LCD
|
|
|
|
镜头
|
彩色CCD读取图像镜头组
|
|
|
|
照明
|
环形LED白光照明灯具
|
|
|
|
对焦
|
粗/微调对焦装置
|
|
|
|
电源
|
110V.60Hz / 220V.50Hz
|
|
|
|
尺寸 L×W×H(mm)
|
350×400×350 mm3
|
|
|
|
重量
|
30 kg
|
|
|
|
|
|
|
|
|
|
|
|
|

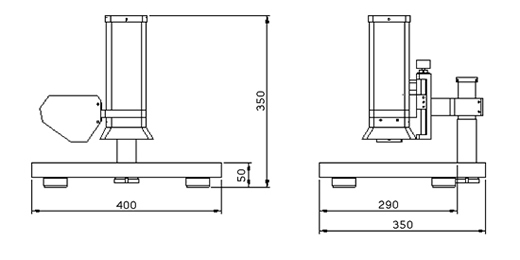

【三视图】
|
|
|
|
|
|
上视图
|
|
|
|
|
正视图
|
侧视图
|
|
|
|
|
(Unit:mm)
|
|
|
|
|
|
|
